表面接觸式:

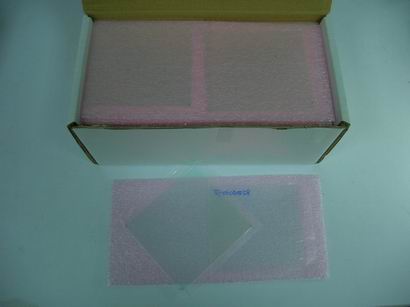

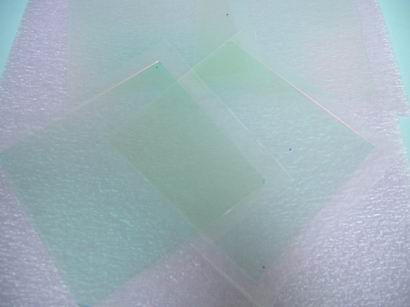

膠膜: 膠膜是一層有輕微黏性的高分子塑膠薄膜(PE,PVD...等多種材質),貼合在玻璃的兩面提供保護,這樣的膠膜貼合,可以防止玻璃表面相互之間直接接觸而刮傷,讓玻璃可以堆疊在一起。堆疊後的玻璃,再以適當的緩衝材料及紙盒防護,可以提供玻璃良好的保護。膠膜除了提供玻璃固定性外,也可防止與外界環境的接觸,可以減少外界污染。工作人員取放時,也很方便。

不過主要的缺點在膠膜的微黏性上。所謂的微黏性,實際上還是在塑膠薄膜上塗佈了一層低黏度的膠,當膠膜拆除時,少部分的膠會殘留在玻璃表面上,形成所謂的"殘膠",這個殘膠的影響有多嚴重呢?端看您對玻璃表面品質的要求,以及您如何做表面品質檢查。這些殘膠微粒,尺寸一般在10um~150um之間,在一般的環境光下,這種尺寸的殘膠微粒人眼並不容易看見。但是在一般的強光投射燈下,10um的微粒就可以看的很清楚了。部分的客戶會使用顯微鏡檢查,如果顯微鏡的打光方式是正上方光源或正下方光源,細微的殘膠微粒不一定看的見。但如果側方光源,微粒就會很明顯。

由於膠膜貼合無法避免殘膠,如果客戶對表面的要求不高,這種低廉價格的包裝方式,很適合運送到世界上的任何角落去。

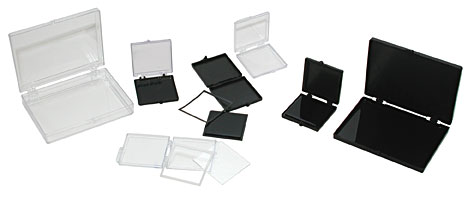

Gel-Pak(黏性平躺盒): 它是專門對一些小型尺寸的濾光片,所設計的盒子。它在盒子的底面塗佈一層低黏度膠層,讓玻璃片可以平躺黏貼在膠層上。因為玻璃是一個一個排列整齊平貼在膠層上,所以運送時並不會碰撞。同時盒子蓋起上蓋後,也與外界環境隔絕,比較不會遭受污染。拿取時,工作人員只要用夾子即可輕易取出玻璃。不過Gel-Pak價格昂貴,除非片子的價值很高,一般不會如此包裝。因為玻璃的另一面還是接觸黏膠,所以同樣會有黏膜殘膠的問題。

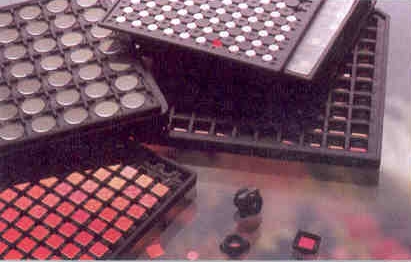

Tray盒(平躺式): 平躺式Tray盒可以提供高安全,低污染性的包裝方式。不過價格稍微貴了一些,因為Tray盒必須針對產品的形狀及尺寸做設計,並且開模具塑膠射出。如果使用量太小,可能無法找到適當的供應來源。產品被放在分隔的小區間中,並不會相互碰撞,且區間尺寸僅比產品大一點,所以會被拘束在區間中,運送的震動,不太會造成濾光片的位移或碰撞,因此還算安全。表面品質上的問題有兩個,一是玻璃片和區間的隔牆中還是有微小的細縫,運送的震動,會造成玻璃邊緣因碰撞,撞出玻璃碎屑,污染玻璃表面。另一個問題是,因為另一面玻璃,和塑膠面直接接觸,若Tray盒本身已有灰塵污染,一樣會沾染到玻璃上面。

紙: 紙的功效和膠膜相仿,一樣用來區隔玻璃表面,防止相互之間直接接觸刮傷。使用紙相隔,可以堆疊玻璃片,使得運輸的體積很小。不過堆疊時,上方的壓力必須足夠,否則玻璃會在運送時滑動,只要滑動就可能撞破或刮傷,必須注意上方壓力必須足夠。低廉的價格雖然是優勢,但是紙面容易產生纖維,容易沾附污染灰塵,當包裝玻璃時,全都容易轉印到玻璃表面上。因此玻璃表面會十分的骯髒。只會有兩種客戶採用此類包裝,一是不在乎表面品質,二是自己有清洗設備,玻璃產品會再清洗一遍。這個方式並不是常用的光學玻璃包裝方式。在一些不耐酸鹼的特殊光學玻璃上,因為紙的材質可能因長期存放而析出一些酸鹼物質,有可能造成永久性的玻璃表面腐蝕,形成霉斑,需要特別小心玻璃表面對紙的反應。

非表面接觸式

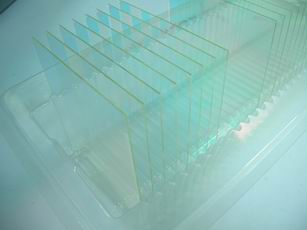

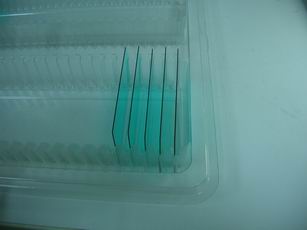

立式Tray: 使用這種Tray盒是光學業界常用的方式。這種Tray盒和玻璃的側面接觸,Tray盒並不會接觸玻璃的主要表面,因此有良好的乾淨度。每片玻璃又被Tray盒的間隔牆隔開,因此也不會相互碰撞在一起,避免了刮傷問題。不過,Tray盒包裝也並不是完全沒有缺點,它的包裝體積是比較大的,而且因為玻璃和間隔牆需要一些間隙,以便玻璃的放入取出,所以運送時,玻璃側邊碰撞間隔牆還是難免的,如此可能撞出玻璃碎屑沾附在玻璃表面上。另一方面,因為放置玻璃時,每片間的間距都很小,放置的玻璃可能碰撞已經放好的玻璃邊緣,還是可能會造成刮傷。Tray盒因為並沒有完全固定住玻璃,實際上可能在運送時,玻璃碰撞間隔牆而破裂,所以需要在緩衝材料及紙箱上,多做一些防範與保護,才能提供安全的運送。



改良式的立式Tray盒(+黏膠): 有一種修改式的立式Tray在最近幾年被提出,它是在立式Tray盒的基礎上,在間隔底部,多加了一個黏膠位置,可以讓玻璃放置時,底部側面被黏膠固定住。因為黏在側面,所以黏膠的殘膠不會影響到玻璃的主要表面。而且黏膠又可以提供玻璃固定性,讓立式Tray盒運送時的玻璃撞擊可以減輕,因此這個方法取得了兩種方好的好處,同時避免了兩者的缺點。不過因為黏膠的黏著只佔了玻璃的很小部份,所以玻璃尺寸不能太大,目前只有20mm x 20mm以下的玻璃使用此種方法。
